农田灌溉智能取水控制系统（机井灌溉IC卡预付费系统）组成：
农田灌溉智能取水控制系统由计算机（服务器）、管理机、农田灌溉智能取水控制器（取水计量一体机）、流量计、IC卡、无线传输网络等组成。在每个区域（村、 组）所管辖的机井旁边都安装一台农田灌溉智能取水控制器（取水计量一体机），每个农户发一张机井灌溉射频卡，每个村配置一台计算机，负责和本村安装的农田 灌溉智能取水控制器（取水计量一体机）通过无线方式通讯，读取各控制器的数据，包括各机井的总用电量、总取水量、年取水量、瞬时流量、当前水位以及箱门开关状态、供电状态、用户余额状态、遥控状态、电表工作状态等，同时把相关数据通过无线GPRS方式上报到省厅地下水超采综合治理试点项目信息监控管理系统 数据中心，还可为本区域农户的IC卡充值，农户在浇地前必须先持IC卡充值，然后刷卡浇地，浇地完成后再次刷卡即可关闭水泵，取走卡内余额，在本次浇地过 程中用了多少电（水）费，就自动从农户卡内扣除多少，卡内余额用完，自动停泵，一台农田灌溉智能取水控制器可以供多个农户（轮流）使用。农田灌溉智能取水 控制系统为农业灌溉用水的监测管理、收费提供了现代化的手段，彻底改变了以往落后的管理方式，也彻底改变了农户的用水观念，还可以有效保证计划用水、节约 用水目标的实现，具有良好的社会效益和经济效益。
农田灌溉智能取水控制器（机井灌溉IC卡预付费系统）基本原理：
控 制器可以选择多种收费方式（计水、计电、水电双计、计时），每台控制器都有自己的设备地址（由区域编号和机井编号组成），用户持卡刷卡浇地，控制器能够自 动计量并显示机井的总用电量、机井的总取水量、年取水量、瞬时流量、当前水位以及箱门开关状态、供电状态、用户余额状态、遥控状态、电表工作状态等，还可 扩展监测水泵三相电流电压、土壤水分、管道压力等。用户卡号由区域编号和用户编号组成，第一次刷卡打开水泵，同时卡内数据转移到控制器上，而且控制器自动 把用户的刷卡开泵信息通过无线方式上报给计算机，第二次刷卡关闭水泵，同时取走数据（即控制器上的计量数据转移到用户卡内），而且控制器自动把用户的刷卡 关泵信息通过无线方式上报给计算机，用户刷卡开关泵时形成的刷卡记录自动存储在控制器内，便于丢卡用户查询数据，补卡使用。当控制器上的余额递减到0时， 自动停泵，用户需再次刷卡取走数据，其它用户才能继续用水。只有用户卡内的区域编号与控制器内的区域编号相同时，才可能打开水泵。为使用户卡只能在本区域 使用，只要把每个区域安装的农田灌溉智能取水控制器的区域编号设置不同，即可实现一个区域内的用户卡只能在本区域刷卡用水，不能到另一个区域用水。当发生 故障（或报警）时，控制器主动把故障（或报警）信息上报给远方计算机。当水井的年取水量超过所设的开采量时，农田灌溉智能取水控制器自动控制停泵。控制器 具有定时上报功能，定时上报间隔可以设置。
农田灌溉智能取水控制器（机井灌溉IC卡预付费系统）基本功能：
1、 语音提示功能
当用户刷卡（第一次划卡）和取卡时（第二次划卡），语音提示卡内剩余金额、打开出水口等信息。
2、 用户卡内余额为0，自动停泵功能
当用户卡内余额为0时，自动停泵，停止供水，用户须再次刷卡取走数据后充值，才能继续用水。
3、 一机多卡功能
一台农田灌溉智能取水控制器可以供多个用户卡（轮流）使用。
4、 不同区域（村、组）的IC 卡不能相互使用，一个区域的用户卡只能在本区域使
用，不能到另一个区域使用。
5、 多种收费方式
可选择多种收费方式：计水、计电、水电双计、计时。
6、 可扩展监测管道压力，还可监测水泵三相电流、三相电压、土壤水分、土壤温度等。
7、 能存贮最近2000个用户的刷卡用水信息
农田灌溉智能取水控制器能自动存贮最近2000个用户的刷卡信息，便于用户在本地查询、补卡以及供远方计算机读取。
8、远程监控功能
计算机可以远程监控每眼机井的总出水量、总用电量、年取水量、瞬时流量、水位、水泵运行状态、电源供电状态、箱门状态、机井开采状态以及用户用水情况等，还可扩展监测管道压力、水泵的三相电流、三相电压、土壤水分、土壤温度等。
9、用户刷卡主动上报
用户在刷卡（开泵）和取卡（关泵）时，农田灌溉智能取水控制器自动上报该用户的灌溉信息。
10、故障报警及报警处理
当电表或远传水表、流量计发生故障时主动上报，当箱门被非正常打开或箱门关闭时主动上报，并带有语音报警提示，系统收到报警信息后，可以用短信或电话的方式通知机井的相关管理人员。
11、带有远程遥控水泵启停功能
12、具有年取水量超限报警功能
当机井的年取水量超过所设的年取水量报警上限时，农田灌溉智能取水控制器主动把报警信息发送给远方计算机。
13、具有超开采量自动停泵功能
当机井的年取水量超过所设的开采量时，农田灌溉智能取水控制器自动控制停泵，防止过量用水，同时提示‘年取水量超标停泵’，而且农田灌溉智能取水控制器主动把开采量超标信息发送给远方计算机。
14、用户卡内余额不足报警功能
用户在用水时，如果剩余金额小于设定的报警下限时，控制器会自动发出语音报警，提示用户卡内余额不足，需要及充值。
15、具有定时上报功能
根据所设置的定时上报间隔，农田灌溉智能取水控制器定时上报机井的累计取水量、累计用电量、年取水量、瞬时流量、水位等相关数据。
16、只有刷管理员开箱卡后，打开机箱时不报警，否则属于非法打开机箱，自动报警。
17、断电数据不丢失功能
用户在使用时，如果突然断电，控制器内的数据不会丢失，来电后用户可以继续使用。
18、完善的电磁兼容性设计
完善的电磁兼容性设计和电源电路设计，具有极强的电磁兼容性和极宽的电源工作范围，适合没有零线的现场。
19、防雷击保护功能
具有防雷击保护功能，能确保在雷雨季节，控制器能安全运行
20、具有缺相保护功能和过载保护功能，当三相中某一相缺相时，自动跳闸断电；当用电负荷超过最大允许功率时，自动跳闸断电。
21、设备自检和故障诊断
取水计量一体机具备设备自检和远程故障诊断功能，包括监测计量设备、控制设备、刷卡器、远程通讯设备、供电设备等，在设备出现故障时自动监测故障，对影响安全的设备具备自锁闭功能，并及时上报告警。
22、备用电源自动切换
取水计量一体机配备备用电源，在外部电源停电状态下，保证监测设备和通讯设备能够正常运行3个月时间。外部电源有电状态下自动对备用电源充电，外部电源断电时备用电源能够自动切换。
农田灌溉智能取水控制器（机井灌溉IC卡预付费系统）的主要技术参数：
（1）监测要素：瞬时取水水量、累计取水量、取水用电量，及工作状态；
（2）监测方式：在线自动监测；
（3）监测频次：实时采集；
（4）信息存储：保存数据应不少于10000条记录；
（5）局域无线网络：采用自组网模式，无线电发射设备符合《河北省无线电管理规定》（2002年9月24日河北省人民政府令第16号修订），传输距离满足实际需求；
（6）远程传输通讯信道：GPRS/Internet；IP地址为固定IP（由河北省地下水超采综合治理试点项目信息监控管理系统数据管理中心另行通知）；
（7）链路传输模式：自报/遥测式。报送时段间隔：机泵工作时为时报送；机泵无工作时为日报送，日报送时间为上午8时；
（8）电源电压：AC380V（三相三线制）；
（9）功率范围：7.5-37kw；功率大于13kw时应配备软启动设备；
（10）工作环境：环境温度：-25～55℃，环境湿度：HP≥90%，无凝露；
（11）备用电源：免维护高能蓄电池，浮充供电，电源容量满足断电情况下保证监测设备和通讯设备连续正常工作3个月；
（12）IC卡控制：射频储存卡，读卡距离：＞2厘米，读卡时间：＜2 秒。
|

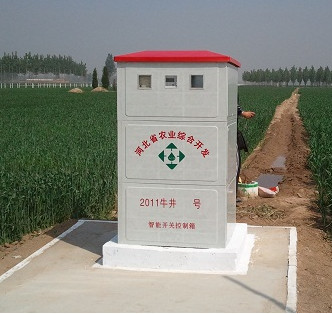

智能井房
|
IC卡预付费机井控制箱
|
型号:
智能机井房：DYUF
智能控制箱：DYUS
可以选择5种型号的收费控制器，分别对应不同的收费方式：
（1）DY101-计电型，按照电量收费，需外接三相三线电子式电能表。
（2）DY102-计流量型，按照水量、油量、气量收费，需外接远传流量计。
（3）DY103-计时型，按照时间收费，不需电表或水表。
（4）DY104-电水转换型，把电量转换成水量，按照水量收费，需外接电能表。
（5）DY105-水电计量型，水量和电量同时计量，按照电量（或水量）收费，需外接电能表和远传水表，带有通讯接口，可以连接GPRS模块，实现计算机远程监控，还可扩展监测水位、水质等参数
备用电源：有1 无2
无线远传：有1 无2
卡类型：一机多卡1 一机一卡2
计量流量计：A电磁流量计 B超声波流量计 C脉冲水表 D其他
计量电表：A简易型 B智能型
电压测量：有1 无2
管道压力：有1 无2
充值方式：充值机1、充值系统2
监控软件：简易型1 功能型2
服务器： A托管 B自建
